Automotive Supply Chain Insights: Fastener Selection Guide for Body and Chassis of EVS

Denne artikkelen vil fokusere på de kritiske festemidlene i kroppen og chassiset til EV-er, og gir en grundig analyse av eiendomsparametrene sine og tilbyr spesifikk utvalgsveiledning for å hjelpe ingeniører med å bygge tryggere og mer pålitelige EV-er.

Funksjonell analyse av festemidler i nøkkelområder

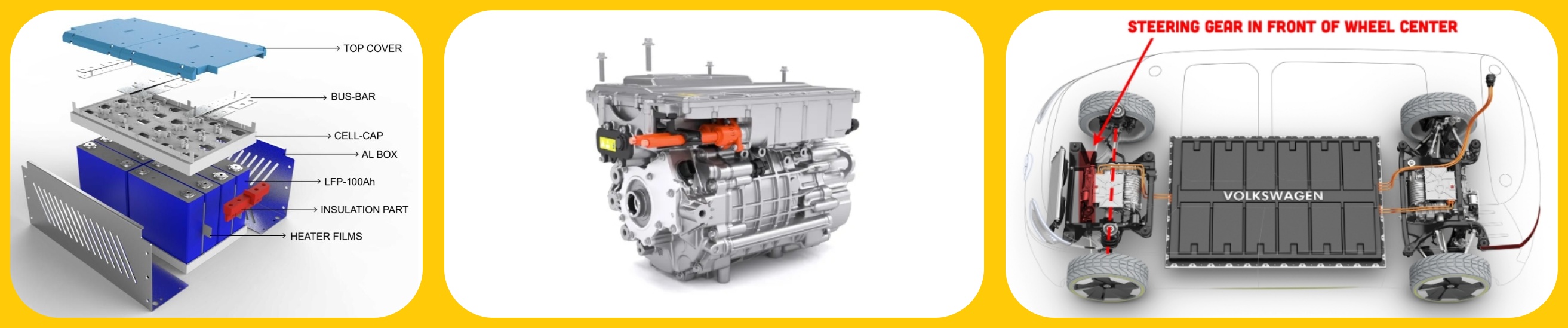

Batteripakkefikseringsfester: Som kjernekomponenten i en EV, må batteripakken festes sikkert og pålitelig for å motstå vibrasjoner, påvirkninger og potensielle kollisjoner under kjøretøyets drift. Festemidler må ha høy styrke, utmattelsesmotstand og utmerket korrosjonsbeskyttelse for å sikre batteripakkenes sikkerhet under alle driftsforhold.

Motor/e-stasjonssystem Monteringsfester: Motor- og e-drive-systemet er kjøretøyets strømkilde, og monteringsfestene må tåle dreiemoment og vibrasjoner som genereres under motorisk drift, noe som sikrer stabil effekt. Høy styrke og motstand mot å løsne er kritiske krav til disse festene.

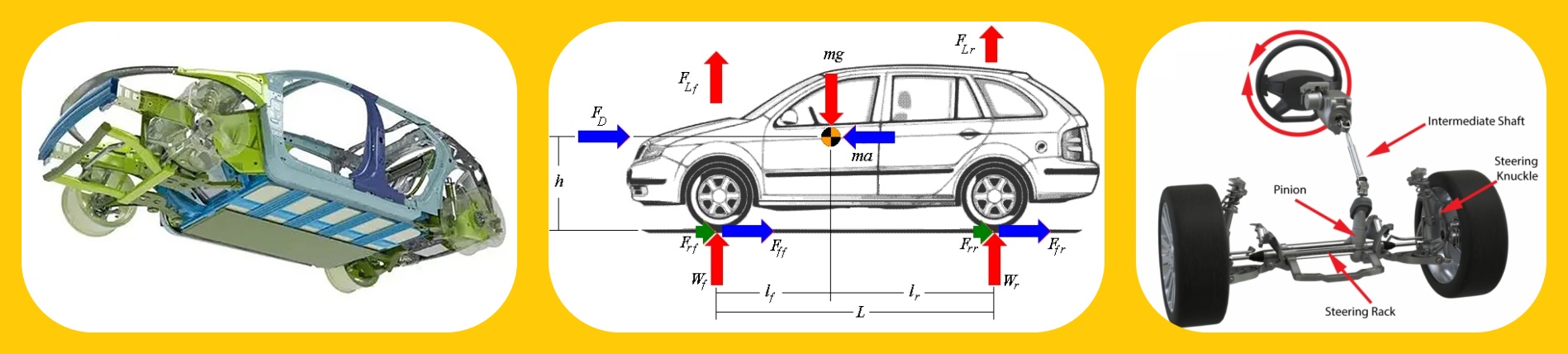

Fjærene for suspensjonstilkobling: Fjæringssystemet påvirker direkte kjøretøyets håndtering og kjørekomfort, og dets tilkoblingsfester må tåle komplekse dynamiske belastninger, inkludert spenning, kompresjon, skjær og bøyning. Høy utmattelsesstyrke og pålitelig låseytelse er viktig.

Styringsmekanisme Festing av festemidler: Styresystemets pålitelighet er direkte relatert til kjøresikkerhet, og dets fastefester må sikre den nøyaktige plasseringen og den sikre tilkoblingen til styringsmekanismen, og motstå dreiemomentet og påvirkningene under styringsoperasjonen. Høy styrke og motstand mot å løsne er grunnleggende krav.

Fester for bremsingssystemforbindelser: Bremsesystemet er en kritisk sikkerhetsgaranti for kjøretøyet, og dets tilkoblingsfester har enorme bremsekrefter under kjøretøyets retardasjon. De må ha ekstremt høy styrke og pålitelighet for å forhindre bremsesvikt på grunn av fastefeil.

Kroppsstrukturell komponent som forbinder fester: Tilkoblingsstyrken til kroppsstrukturelle komponenter påvirker direkte kjøretøyets generelle stivhet og krasjsikkerhet. Avhengig av de forskjellige stressegenskapene til tilkoblingspunktene, må festemidler med passende styrke og sammenføyningsmetoder, for eksempel høy styrkebolter, selvtappingsskruer og nagler, velges.

Spesifikk veiledning for festet for nøkkel EV -systemer

Batteripakkefiksering: Det anbefales å bruke høye styrke-legeringsstålbolter (grad 10,9 eller høyere) med dacromet eller sink-nikkellegeringsbelegg, kombinert med høye pålitelighetslåsemuttere eller bolter med anti-loosening belegg, for å sikre at batteripakken ikke løsner i tilfelle en kjøretøy kollisjon.

Motor/e-drive systemmontering: Velg høye styrke-legeringsstålbolter (grad 10,9 eller høyere) og implementer effektive anti-løsende tiltak (for eksempel låsemuttere eller trådlåsende lim) for å motstå dreiemomentet og vibrasjoner generert under motorisk drift.

Suspensjonstilkoblinger: Bruk stålbolter med høy fatigue-stålbolter (grad 10,9 eller høyere) kombinert med selvlåsende nøtter eller låsende skiver for å sikre påliteligheten til tilkoblingene under komplekse dynamiske belastninger.

Bremsesystemforbindelser: Velg stålbolter med høy styrke (grad 12.9) med høykvalitets antikorrosjonsbehandling for å sikre at de tåler de enorme bremsekreftene og beskytter kjøresikkerheten.

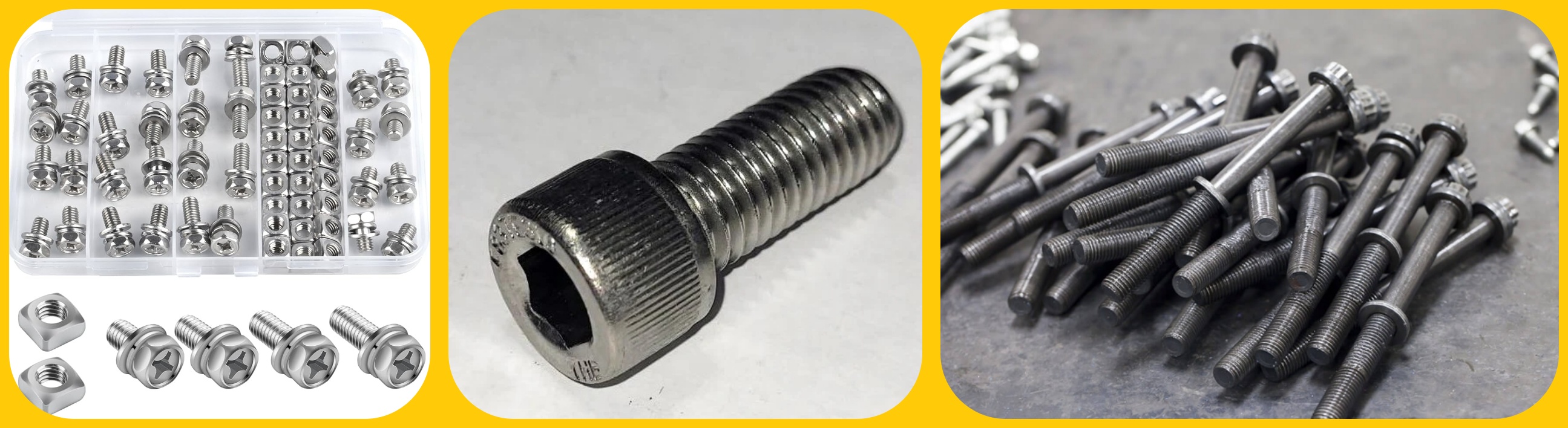

Nøkkelegenskaper
Styrkekarakter:

Definisjon: Indikerer strekkfeilmotstand for bolter/pigger (f.eks. 8,8, 10,9, 12,9). Eksempel: 8,8 karakter har R m ≥ 800 MPa og R E L ≥ 640 MPa.
Valg: Områder med høy stress (fjæring, bremser, batteri): Bruk høye karakterer (≥10,9). Generell struktur: Velg basert på faktisk stress (f.eks. 8.8).

Materiale:

Vanlige typer: karbonstål, legeringsstål, rustfritt stål (304, 316).
Valg: Høy styrke: Legeringsstål med varmebehandling. Korrosjonsmotstand (chassis, eksponert): rustfritt stål eller behandlet karbonstål. Lettvekting: Tenk på lette legeringer med høy styrke hvis styrke tillater det.

Overflatebehandling:

Vanlige behandlinger: sinkplatting, varmdyp galvaniserende, dacromet, fosfating, svart oksid.
Valg: Generell rustforebygging (innendørs): sinkplatting. Høyere rustforebygging (utendørs, fuktig): Hot-dip galvanisering eller dacromet (typisk> 500h salt spray). Alvorlig korrosjon (kyst, kjemisk): rustfritt stål eller spesielle behandlinger. Friksjon: Tenk på behandlingseffekt på friksjonskoeffisienten.

Anti-Loosening Performance:

Vanlige metoder: Fjærvasker, låsemuttere (nyloninnsats, all-metall), låsende skiver, trådlåsende lim.
Valg: Generell vibrasjon: Fjærvasker. Medium/høy vibrasjon (motorfeste, fjæring): låsemuttere eller trådlåsende lim. Låsemoment skal oppfylle standarder. Spesielle tilfeller: Mekanisk låseskiver.
Data: Se leverandørvibrasjonstestdata for å låse muttere.

Dimensjoner og spesifikasjoner:

Definisjon: Tråddiameter, stigning, lengde, hodeform, etc.
Valg: Match installasjonsplass og belastningsbehov. Sørg for riktig trådengasjement.
Standarder: Relevante nasjonale eller bransjestandarder.

Forhåndsinnlasting:

Definisjon: Aksialkraft påført under stramming, avgjørende for felles pålitelighet.
Valg: Beregn og bruk passende forhåndsinnlasting basert på tilkoblingsbetydning, belastning og festestyrke. Bruk momentnøkler for kontroll.
Henvisning: Ingeniørhåndbøker og standarder for beregning.

Som kritiske C-deler i bilfesteforsyningskjeden, er effektiv styring av kulepigger avgjørende for å optimalisere den generelle effektiviteten til forsyningskjeden. Vi forstår utfordringene kjøpere og ingeniører står overfor for å sikre stabil forsyning, redusere kostnadene og forbedre kvaliteten. Ved å samarbeide med oss, kan du:

Strømlinjeforme anskaffelser: Vi tilbyr one-stop-løsninger, reduserer leverandørnumre og styringskostnader.
Optimaliser lagerstyring: Vi tilbyr VMI (leverandørstyrt varelager) og JIT (Just-in-Time) leveringstjenester, og sikrer rettidig levering og reduserer inventaroppbygging.
Forbedre kvalitetskontroll: Vi har et IATF 16949 -sertifisert produksjonssystem, og sikrer at produktkvaliteten oppfyller de høyeste standardene.
Bygg langsiktige partnerskap: Vi er opptatt av å etablere langsiktige, stabile partnerskap med våre kunder, i fellesskap adressere forsyningskjedeutfordringer og oppnå gjensidige fordeler.
