Automotive Supply Chain Insights: Fastener Selection Guide for Electrical Systems of EVS-Zhejiang Zhongrui Auto Parts Co., Ltd.

Denne artikkelen vil fokusere på de kritiske festemidlene i de elektriske systemene til EV, og gi en grundig analyse av deres funksjonelle krav og tilby spesifikk valgveiledning for å hjelpe ingeniører.

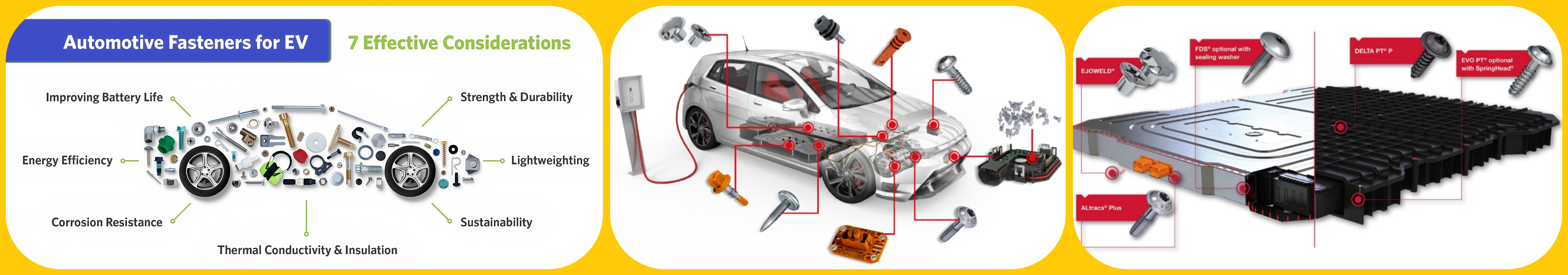

Funksjonell analyse av festemidler i nøkkelområder

Batteripakkefikseringsfester: Som kjerneenergikomponenten i en EV, må batteripakken festes sikkert og pålitelig for å motstå vibrasjoner, påvirkninger og potensielle kollisjoner under kjøretøyets drift. Festemidler må ha ekstremt høy styrke, utmerket utmattelsesmotstand og overlegen korrosjonsbeskyttelse for å sikre batteripakningens sikkerhet under alle driftsforhold.

Motor/e-stasjonssystem Monteringsfester: Motor- og e-drive-systemet er kjøretøyets strømkilde, og monteringsfestene må tåle dreiemoment og vibrasjoner som genereres under motorisk drift, noe som sikrer stabil effekt. Høy styrke og pålitelig anti-løsende ytelse er kritiske krav til disse festene.

Elektronisk kontrollenhet (ECU) fikseringsfester: ECU er "hjernen" til EV, og kontrollerer forskjellige kjøretøyfunksjoner. Fikseringsfestene må sikre stabil drift av ECU under vibrasjons- og påvirkningsmiljøer. God vibrasjonsmotstand og pålitelig forbindelse er avgjørende. I tillegg kan noen ECU -er være følsomme for elektromagnetisk interferens, og krever vurdering av festenees elektromagnetiske kompatibilitet.

Høyspent ledningsnettforbindelsesfester: Høyspent ledningsnett er kritiske for strømoverføring i EV-er. Deres tilkoblingsfester må sikre påliteligheten og sikkerheten til sele -tilkoblingene, og forhindrer kortslutning eller dårlig kontakt på grunn av løsring. Pålitelig låseytelse og god konduktivitet (for noen jordingstilkoblinger) er nøkkelen.

Ladeportfikseringsfester: Ladeporten er grensesnittet mellom EV og eksterne strømkilder. Fikseringsfestene må motstå stresset fra hyppig plugging og kobling av operasjoner og sikre portens stabilitet. Passende styrke og slitestyrke er faktorer å vurdere.

Spesifikk veiledning for festet for nøkkel EV -systemer

Batteripakkefiksering: Det anbefales å bruke høye styrke-legeringsstålbolter (grad 10,9 eller høyere) med dacromet eller sink-nikkellegeringsbelegg for utmerket korrosjonsmotstand. I tillegg er det viktig å bruke låsende muttere eller bolter med høy pålitelighet med anti-loosening belegg for å sikre at batteripakken ikke løsner i tilfelle en kjøretøykollisjon.

Motor/e-drive systemmontering: Velg høye styrke-legeringsstålbolter (grad 10,9 eller høyere) og implementer effektive anti-løsende tiltak (for eksempel låsemuttere eller trådlåsende lim) for å motstå dreiemomentet og vibrasjoner generert under motorisk drift.

Fiksering av elektronisk kontrollenhet (ECU): Velg skruer eller bolter med god vibrasjonsmotstand, og vurder å bruke produkter med elastiske skiver eller anti-loosening tråder. For ECUer med krav til elektromagnetisk kompatibilitet, velger du ikke-ledende festemidler eller de med spesifikke skjermingsegenskaper.
Høyspenningsledningstilkobling: Det anbefales å bruke skruer eller bolter med låsefunksjoner for å sikre pålitelighet til tilkobling. For jordingstilkoblingspunkter, velg festemidler med god elektrisk konduktivitet og sikre pålitelig kontakt.

Ladeportfiksering: Medium til høy styrke karbonstål eller legeringsstålskruer/bolter kan brukes, med passende overflatebehandling for å forbedre slitasje og korrosjonsmotstand.

Nøkkelfesteegenskaper (EV Electrical Systems)

Styrkekarakter: Definisjon: Bolt/studstrekkstyrke (f.eks. 8,8, 10,9). Eksempel: 8,8 Karakter: R m ≥ 800 MP A, R E L ≥ 640 MP a. Valg: Høystress (batteri, motor): ≥10,9. Generelt: Basert på stress (f.eks. 8.8).

Materiale: Vanlig: karbonstål, legeringsstål, rustfritt stål (304, 316). Valg: Høy styrke: Varmebehandlet legeringsstål. Korrosjonsmotstand: Rustfritt/behandlet karbonstål. Lett: Tenk på legeringer med høy styrke.

Overflatebehandling: Vanlig: sinkplatting, varmdyp galvaniserende, dacromet, fosfating, svart oksid. Valg: Generell rust: sink. Høy rust: Hot-dyp/dacromet (> 500h salt spray). Alvorlig korrosjon: Rustfritt/spesielle belegg. Merk friksjon.

Anti-Loosening: Vanlig: Fjærvasker, låsemuttere (nylon/metall), låseskiver, trådlocker. Valg: Generell vibrasjon: Fjærvasker. Med/høy vibrasjon (motor, batteri): Låsende nøtter/trådlocker (sjekk dreiemoment). Spesiell: Mekaniske skiver. Se leverandørdata.

Dimensjoner og spesifikasjoner: Definisjon: Tråd (diameter, tonehøyde), lengde, hode, etc. Valg: Match -rom/belastning; Forsikre deg om trådengasjement. Følg standarder.
Forhåndsinnlasting: Definisjon: Stramme aksialkraft for felles pålitelighet. Valg: Beregn basert på betydning, belastning, styrke. Bruk momentnøkler. Se håndbøker/standarder.

Som kritiske C-deler i bilfesteforsyningskjeden, er effektiv styring av kulepigger avgjørende for å optimalisere den generelle effektiviteten til forsyningskjeden. Vi forstår utfordringene kjøpere og ingeniører står overfor for å sikre stabil forsyning, redusere kostnadene og forbedre kvaliteten. Ved å samarbeide med oss, kan du:

Strømlinjeforme anskaffelser: Vi tilbyr one-stop-løsninger, reduserer leverandørnumre og styringskostnader.
Optimaliser lagerstyring: Vi tilbyr VMI (leverandørstyrt varelager) og JIT (Just-in-Time) leveringstjenester, og sikrer rettidig levering og reduserer inventaroppbygging.
Forbedre kvalitetskontroll: Vi har et IATF 16949 -sertifisert produksjonssystem, og sikrer at produktkvaliteten oppfyller de høyeste standardene.
Bygg langsiktige partnerskap: Vi er opptatt av å etablere langsiktige, stabile partnerskap med våre kunder, i fellesskap adressere forsyningskjedeutfordringer og oppnå gjensidige fordeler.
