I bildesign og produksjon er det viktig å velge festemidler som er i stand til å motstå krevende forhold. Shexagon flensbolter, spesielt de som er spesifisert for høyere presisjon (produktkvalitet B), er avgjørende for pålitelige forbindelser i kritiske kjøretøystrukturer. Kinas nasjonale standard GB 5787 - 1986 Definerer et slikt feste: sekskantflensbolten - produktkarakter B. For bilpersoner som henter globalt, er det viktig å forstå dets tekniske forhold til internasjonale standarder som ISO og DIN for selvsikre anskaffelser og potensiell substitusjon.

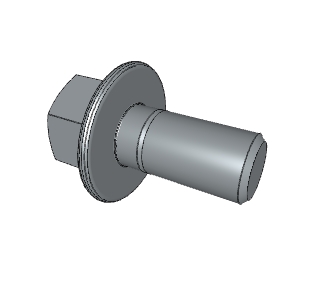

Hva er en GB 5787 bolt?

GB 5787 - 1986 spesifiserer sekskantflensbolter produsert til et høyere nivå av dimensjonal presisjon (produktkvalitet B). Sentrale egenskaper som gjør denne typen bolt verdifull i bil inkluderer:

Integrert flens: Denne brede, sirkulære eller sekskantede basen fungerer som en innebygd skive, og distribuerer klemmelasten over en større lageroverflate. Dette reduserer belastningen på det festede materialet, spesielt viktig når du sammenføyer komponenter laget av mykere materialer eller de med store hull.

Sekskanthode: Tillater sikker gripende og stramming med standardverktøy.

Produktkarakter B: Indikerer strammere toleranser på dimensjoner sammenlignet med grad C. Denne presisjonen er ofte nødvendig for mer kritiske strukturelle forbindelser der nøyaktig passform er nødvendig.

Sannsynlig metrisk størrelse: Som en kinesisk nasjonal standard produseres GB 5787 bolter vanligvis med metriske dimensjoner.

Disse funksjonene plasserer GB 5787 bolter som et pålitelig alternativ for robust og nøyaktig festing i bilmonteringer.

Forstå internasjonale standarder: GB 5787 vs. ISO og DIN

Navigering av internasjonale standarder er nøkkelen for global innkjøp av bil. Basert på tverrstandardanalyse er forholdene for GB 5787 - 1986 som følger:

ISO 4162: 2012 (International): GB 5787 - 1986 blir vurdert Tilsvarende til ISO 4162: 2012. Dette er en kritisk teknisk kobling. En "tilsvarende" betegnelse betyr at bolter produsert til disse to standardene har samme grunnleggende form, passform og funksjon. Deres kjernedimensjonale egenskaper, mekaniske egenskaper (forutsatt at den samme egenskapsklassen som 8.8, 10.9 osv., Brukes, som er vanlig praksis), og tiltenkte applikasjoner er på linje, noe som gjør dem teknisk utskiftbare i de fleste scenarier.

DIN 6921: 2013 (tysk): GB 5787 - 1986 er oppført som en Referanse til DIN 6921: 2013. En "referanse" -status innebærer et forhold eller likhet, men typisk indikerer at spesifikke dimensjoner, materialkrav, testmetoder eller andre tekniske nyanser kan variere. Mens DIN 6921 også er en mye brukt standard for sekskantflensbolter, spesielt i europeisk bilindustri, bør direkte utskiftbarhet med GB 5787 eller ISO 4162 ikke antas uten nøye verifisering av de spesifikke tekniske spesifikasjonene som kreves for applikasjonen.

Basert på de oppgitte dataene, er forhold til andre store internasjonale standarder som ANSI, ASME, AS, BS, EN og JIS for denne spesifikke GB 5787 -standarden ikke indikert som direkte ekvivalenter eller referanser i denne sammenhengen.

Hvorfor ekvivalens betyr noe for innkjøp og utskifting av biler:

For bilindustrien er det avgjørende å optimalisere forsyningskjeden og sikre at tilgjengeligheten av delen er avgjørende. Ekvivalensen av GB 5787 til ISO 4162 gir betydelige fordeler:

Forbedret innkjøpsfleksibilitet: Bilprodusenter og deres leverandører kan trygt kilde sekskantflensbolter fra produsenter som fester seg til enten GB 5787 eller ISO 4162. Dette utvider bassenget med potensielle leverandører globalt, spesielt fra store produksjonsregioner som Kina der GB -standarder er utbredt.

Forbedret forsyningskjeden motstandskraft: Å ha tilgang til leverandører som produserer til tilsvarende standarder forbedrer muligheten til å dempe risikoer forbundet med regionale forsyningsforstyrrelser eller kapasitetsbegrensninger.

Potensial for kostnad og blytidsoptimalisering: Bredere leverandøralternativer kan føre til mer konkurransedyktige priser og potensielt kortere ledetider.

Teknisk begrunnelse for erstatning: Statusen "tilsvarende" gir det tekniske grunnlaget for bruk av en GB 5787 -bolt som en direkte erstatning for en ISO 4162 -bolt (og omvendt) i de fleste bilapplikasjoner, forutsatt at materialegenskapsklassen (f.eks. 8.8, 10.9) og overflatebehandling også oppfyller applikasjonens krav. Dette forenkler ingeniørvalidering for substitusjoner.

Navigering av DIN -applikasjoner: Mens GB 5787 bare er en "referanse" til DIN 6921, hjelper å forstå dette forholdet anskaffelsesfagfolk å identifisere potensielt lignende produkter og ber den nødvendige tekniske due diligence for å verifisere om en GB 5787 bolt kan tilpasses eller brukes som et alternativ i en applikasjon som opprinnelig er spesifisert for DIN 6921.

Spesifikke bilapplikasjoner:

Shexagon flensbolter (produktkvalitet B), inkludert de som samsvarer med GB 5787 og dens tilsvarende ISO 4162, er viktige i bilmonteringsenheter som krever robuste og presise tilkoblinger, for eksempel:

Chassis og rammeforbindelser: Å sikre strukturelle elementer der belastningsfordeling og presis passform er viktig.

Suspensjonsfestepunkter: Feste komponenter som kontrollarmer, lenker eller parentes til kjøretøyets kropp eller underramme, og krever ofte grad B -presisjon.

PowerTrain montering: Sikring av motor- eller transmisjonsfester der vibrasjons- og belastningsfordeling er kritiske.

Akselenheter: Festekomponenter på akselen eller differensialet.

Styringskomponenter: Tilkoblinger som krever sikker klemming og noen ganger presis innretting.

Erstatningshensyn:

Mens ekvivalensen mellom GB 5787 og ISO 4162 er sterk, og de kan ofte brukes om hverandre i bilapplikasjoner, krever ansvarlig erstatning bekreftelse av:

Materiell eiendomsklasse: Forsikre deg om at boltens styrkekvalitet (f.eks. 8,8, 10,9, 12,9) oppfyller eller overstiger den opprinnelige spesifikasjonen.

Overflatefinish: Bekreft at korrosjonsmotstandsegenskapene er egnet for applikasjonsmiljøet.

Spesifikke applikasjonskrav: For sikkerhetskritiske komponenter, følg alltid kjøretøyprodusentens eksplisitte veiledning om erstatningsdeler og prosedyrer.

Verifisering for referansestandarder: For applikasjoner opprinnelig designet for standarder der GB 5787 bare er en "referanse" (som DIN 6921), er grundig teknisk gjennomgang og testing nødvendig for å bekrefte egnetheten.
