I den intrikate utformingen og produksjonen av moderne kjøretøyer, mens oppmerksomheten ofte fokuserer på hovedkomponenter, er påliteligheten og ytelsen til utallige mindre deler like kritiske. Presisjonsfester, ofte usett, er linchpin av sikkerhet, holdbarhet og effektiv montering.

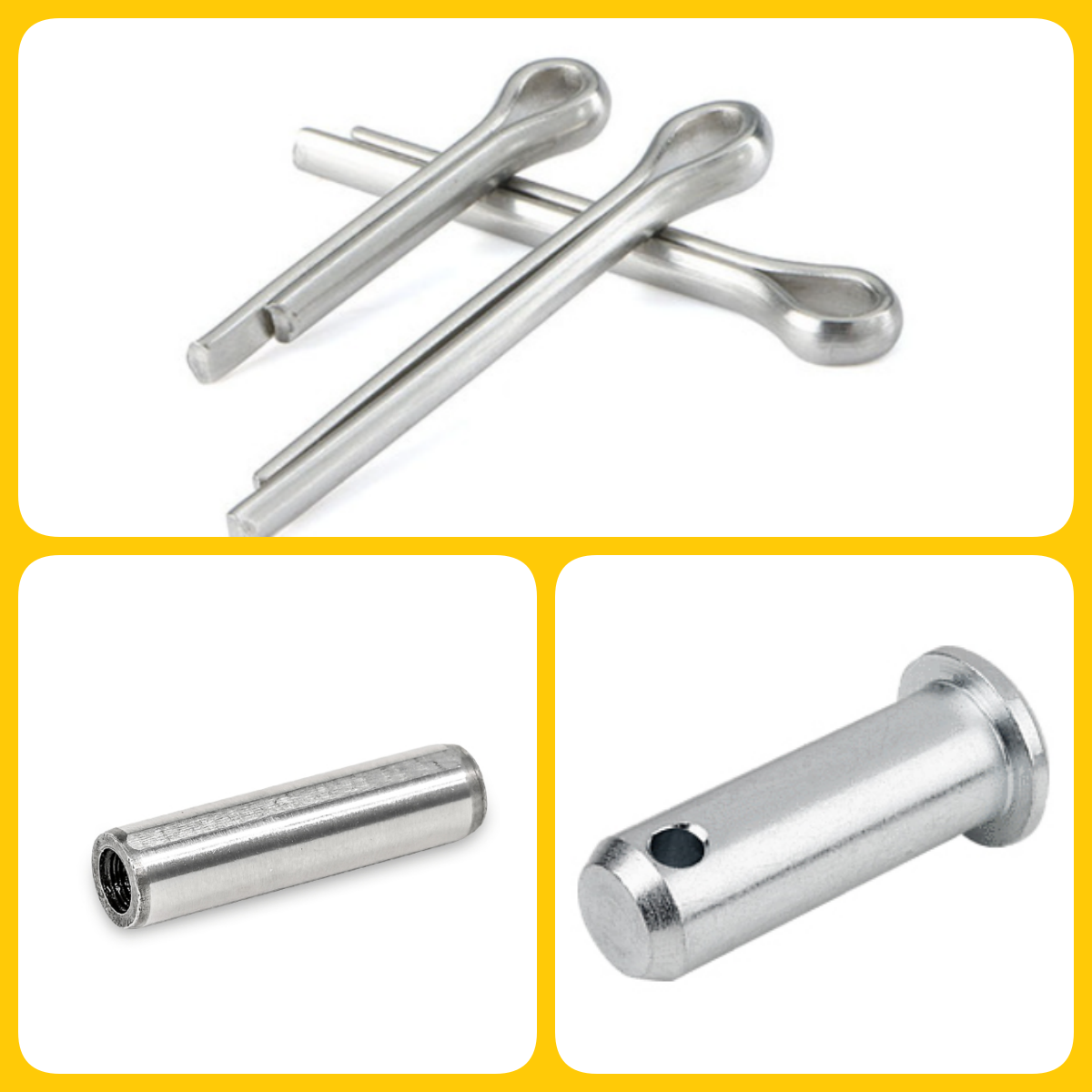

Hos Zhejiang Zhongrui bildeler, spesialiserer vi oss på å tilby de høykvalitets, standardiserte festeløsningene som den globale bilindustrien er avhengig av. I dag utforsker vi tre grunnleggende typer pinner - parallelle pinner med indre tråd, clevispinner med hode og delte pinner - og fremhever deres spesifikke roller, viktige fordeler og viktigheten av internasjonale standarder som GB/T, DIN, ISO og JIS for sømløs bilintegrasjon.

Å forstå disse viktige komponentene er nøkkelen for bilingeniører, designere, anskaffelsesspesialister og produksjonsfolk som streber etter dyktighet.

1. Parallelle pinner med intern tråd: Presisjonsjustering med enkel vedlikehold

Presisjon er avgjørende i mange bilundersamler, spesielt der komponenter må være nøyaktig lokalisert i forhold til hverandre. Parallelle pinner med indre tråd er konstruert spesielt for dette formålet, noe som gir presis innretting og en sikker interferenspasning.

Hva de er: Disse faste sylindriske pinnene har en meget kontrollert diameter for en tett passform i presisjonsborede hull. En viktig utprestningsfunksjon er den indre tråden i den ene enden, designet for å akseptere en trekkerskrue.

Hvorfor de betyr noe i bil:

Nøyaktig posisjonering: Kritisk for funksjonaliteten til parringsdeler. I overføringer er for eksempel presis innretting av gir og sjakter avgjørende for jevn effektoverføring og forhindrer for tidlig slitasje.
Sikker interferens passform: Gir en sterk ledd som er i stand til å motstå vibrasjoner og skjærkrefter som ligger i kjøretøyets drift.
Strømlinjefor vedlikehold: Den interne tråden er en betydelig fordel. Når komponenter trenger demontering for vedlikehold eller reparasjon, kan en trekkerskrue settes inn i tråden, slik at pinnen kan trekkes ut uten å skade det omkringliggende materialet eller selve tappen. Dette reduserer driftsstans og forenkler komplekse montering/demonteringsprosesser i produksjons- og servicemiljøer.

Viktige fordeler for bilapplikasjoner:

Garantert presisjon: produsert til tette toleranser (f.eks. I henhold til DIN 7979 eller ISO 8735), noe som sikrer pålitelig og repeterbar justering.
Letter demontering: Intern tråd forenkler drastisk ekstraksjon sammenlignet med faste pinner, og minimerer potensiell skade.
Holdbar ytelse: vanligvis laget av herdet stål, og tilbyr høy skjærstyrke og motstand mot slitasje.
Allsidige materialer: egnet for sammenføyning av komponenter laget av vanlige bilmaterialer som stål, aluminiumslegeringer og visse kompositter.

Ideelle bilapplikasjoner:

Overføringsenheter: Finnende aksler, lagre og boligkomponenter.
Motorblokkjustering: plassering av sylinderhoder eller manifolder.
Produksjonsarmaturer: Sikre nøyaktig oppsett for sveise- eller maskineringsprosesser.
Die & Mold -innretting: Opprettholde presisjon i stempling eller injeksjonsstøpingsutstyr.

Standardisering og utskiftbarhet: Disse pinnene er definert av forskjellige standarder: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. Ekvivalensen som er bemerket i standarder som GB/T 120.2 og ISO 8735 er avgjørende. Mens dimensjonale detaljer og materialer kan variere litt på tvers av alle listede standarder, er kjernekonseptet for en presisjonsparallell pinne med en intern tråd for ekstraksjon konsistent. Å forstå disse standardene hjelper bilprodusenter med å kildesekvivalente pinner av høy kvalitet fra forskjellige globale leverandører, og sikrer pålitelig ytelse uavhengig av den spesifikke produksjonsopprinnelsen (forutsatt at materialkvalitet og toleranseklasse oppfyller applikasjonskravet).

Mange bilsystemer er avhengige av komponenter som svinger eller artikulerer, fra styringskoblinger til pedalsamlinger. Clevis -pinner med hode er grunnleggende festemidler for å lage disse avgjørende hengslene.

Hva de er: Clevis-pinner er ikke-trådede sylindriske pinner med et hode i den ene enden og det ene eller flere hull i den andre, designet for å settes inn gjennom en clevis (en U-formet tilpasset med hull i endene) og sikret, typisk med en splittet pinne eller knepestift. Hodet gir en lageroverflate og forhindrer at pinnen passerer helt gjennom enheten.

Hvorfor de betyr noe i bil:

Pålitelige pivotpunkter: De skaper en sikker, lavfriksjonsakse for rotasjonsbevegelse mellom komponenter.
Plassering av vinkelmisjustering: Designet tillater iboende en viss grad av vinkelbevegelse, essensielt i koblinger som beveger seg gjennom buer eller opplever svak feiljustering under drift.
Belastning: først og fremst designet for å håndtere skjærkrefter (krefter vinkelrett på pinnens akse).
Enkel montering/demontering: den headed design og sikringsmetoden (delt pinne) letter relativt rask installasjon og fjerning for vedlikehold eller justering.

Viktige fordeler for bilapplikasjoner:

Robust kobling: Gir en sterk forbindelse for svingningskomponenter i systemer som opplever dynamiske belastninger.
Korrosjonsbeskyttelsesalternativer: Tilgjengelig i materialer som rustfritt stål eller med finish som sinkplatting eller dacromet, avgjørende for å motstå miljøforringelse (fuktighet, salt, kjemikalier), forlenget levetid og sikre pålitelighet.
Standardisert design: definert av standarder som DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, og sikrer dimensjonell konsistens og kompatibilitet med standard clevis -beslag.
Enkel vedlikehold: Den overskriften design og vanlige sikringsmetoder muliggjør enkel inspeksjon, smøring eller utskifting.

Ideelle bilapplikasjoner:

Styringssystemer: Tie -stang ender, styringsarmer.
Bremsesystemer: Pedalkoblinger, visse bremser svinger (bekreft belastningsvurderinger).
Suspensjonskoblinger: Koble til forskjellige armer og stenger (bekreft belastningsvurderinger).
Aktiveringsmekanismer: Dørlåser, utgivelser av hette/bagasjerom, gassbindinger.
Pedalbokser: brems, kobling og gasspedalpivots.
Setemekanismer: Justerere og hengsler.

Standardisering og utskiftbarhet: Clevis-pinner er definert på tvers av mange standarder inkludert GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2m. Mens ISO 2341 ofte anses som en direkte internasjonal motstykke til DIN 1444 og GB/T 882 (skjema B), eksisterer variasjoner i materialkarakterer (f.eks. SAE mot ISO -eiendomsklasser), toleranser (produktkarakter A/B) og spesifikke dimensjoner på tvers av standarder. Å forstå disse standardene gjør det imidlertid mulig for bilprodusenter å velge pinner som oppfyller nødvendige skjærstyrke og dimensjonale krav, noe som letter innkjøpsfleksibilitet fra globale leverandører, samtidig som du sikrer ytelse i koblingsapplikasjoner.

3. Split Pins (Cotter Pins): Enkel, pålitelig låsing mot løsne

Ofte brukt i forbindelse med clevispinner, slottsmøtter eller slissede nøtter, er delte pinner (ofte kalt Cotter Pins i Nord -Amerika) en grunnleggende, men eksepsjonelt effektiv mekanisk låseenhet.

Hva de er: delte pinner er halvstive metallpinner med et hode i den ene enden og en langvarig splittelse, slik at de to halvdelene kan spres fra hverandre etter innsetting.

Hvorfor de betyr noe i bil:

Positiv låsemekanisme: De fungerer som en fysisk barriere, og forhindrer andre festemidler (som nøtter) eller pinner (som clevispinner) fra å støtte ut på grunn av vibrasjon, rotasjon eller ytre krefter.
Sikkerhetskritisk sikkerhetskopi: I applikasjoner som sikring av slottsmøtter på hjullager eller kritiske koblinger, er den delte pinnen en viktig sikkerhetsredundans, og forhindrer katastrofal svikt hvis den primære festet løsner.
Rask visuell inspeksjon: Hvorvidt en delt pinne er riktig installert og endene er spredt, kan lett etterprøves under rutinemessige kontroller.
Økonomisk løsning: En enkel design- og produksjonsprosess gjør dem til en veldig kostnadseffektiv låsemetode.

Viktige fordeler for bilapplikasjoner:

Pålitelig anti-loosening: gir en enkel, mekanisk lås som er essensielt i bilmiljøer med høyt vibrasjon.
Enkel manuell installasjon: Krever minimale verktøy (tang eller en hammer) og ingen spesielle ferdigheter.
Bred anvendbarhet: Brukes over et bredt spekter av diametre for å sikre forskjellige størrelser av nøtter, bolter og pinner.
Alternativer for korrosjonsmotstand: tilgjengelig i materialer som sinkbelagt stål (standard for kostnadseffektivitet og grunnleggende beskyttelse) eller rustfritt stål for økt holdbarhet i utsatte områder.
Overholdelse av standarder: produsert til spesifikasjoner som DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, Sikre materialkvalitet og dimensjonell konsistens for pålitelig passform og funksjon. ISO 1234 og Din 94 anses som ekvivalent med GB/T 91.

Ideelle bilapplikasjoner:

Sikring av slottsmøtter: på hjulbærere, aksler og fjæringskomponenter.
Låsing av clevispinner: I styring, fjæring og bremsekoblinger.
Festing av åknøtter: I drivlinjekomponenter.
Sikring av pinner og festemidler: I forskjellige kontrollarmer, slipsstenger og chassiskomponenter der det er nødvendig med en enkel lås.

Standardisering og utskiftbarhet: Delte pinner er sterkt standardisert globalt, definert av standarder som GB/T 91-2000, ISO 1234: 1997, Din 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, en 22340: 1992. Den sterke ekvivalensen mellom GB/T 91, ISO 1234 og DIN 94 sikrer at bilprodusenter pålitelig kan kilde utskiftbare delte pinner fra leverandører over hele verden, og sikre jevn kvalitet og passe for sikkerhetskritiske låseoppgaver. Ulike standarder kan spesifisere litt forskjellige materialer eller utførelser, men kjernefunksjonen og dimensjonale serien er i stor grad justert i deres tilsvarende former.

Zhejiang Zhongrui Auto Parts: Din partner i presisjonsbilfester

Hos Zhejiang Zhongrui bildeler, forstår vi de kritiske rollene disse tilsynelatende enkle pinnene spiller i påliteligheten og sikkerheten til bilmonteringsenheter. Som en IATF 16949-sertifisert produsent, er vi opptatt av å produsere parallelle pinner av høy kvalitet med intern tråd, clevispinner med hode, delte pinner og et bredt utvalg av andre bilfestere som oppfyller strenge internasjonale standarder, inkludert GB/T, DIN, ISO, JIS og ASME.

Vår ekspertise innen presisjonsproduksjon, streng kvalitetskontroll og dyp forståelse av internasjonale standardekvivalenser sikrer at du mottar pålitelige, utskiftbare festemidler optimalisert for ytelse i krevende bilmiljøer. Enten du trenger en standard GB/T -pinne med en kjent ISO -ekvivalent eller trenger veiledning for å velge riktig PIN -kode for en spesifikk applikasjon, er teamet vårt klart til å hjelpe.

Samarbeid med oss for å effektivisere sourcing, forbedre forsyningskjeden motstandskraft og sikre den urokkelige kvaliteten på festene som holder kjøretøyene dine sammen. Lær mer om våre evner og utforsk vårt omfattende utvalg av biloppløsninger. Besøk vår hjemmeside eller kontakt oss i dag.
