Sammenligning av DIN 6921 og GB/T 16674 HEX FLANGE BOLTS-DIMENSJONER

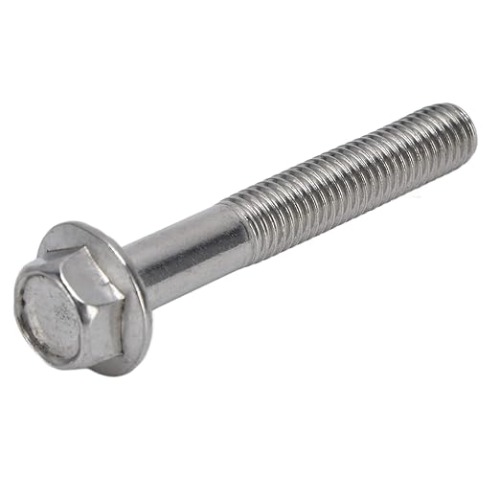

Flensede sekskantbolter er kritiske festemidler som er mye brukt over mange bransjer, og gir en større lageroverflate under hodet sammenlignet med standard sekskantbolter, og eliminerer dermed behovet for en egen vaskemaskin i mange bruksområder. To vanlige standarder for disse festene er den tyske standarden DIN 6921 og den kinesiske nasjonale standard GB/T 16674. Mens begge definerer bolter av en lignende type, er det viktig å forstå deres spesifikke krav for riktig anvendelse og innkjøp.

Oversikt over standardene

• DIN 6921: sekskantbolter med flens: Denne standarden spesifiserer egenskapene for sekskantbolter med metriske tråder og en sirkulær flens under hodet. Det er en lenge etablert tysk standard som har sett utbredt bruk internasjonalt, spesielt i europeiske ingeniørkontekster.

• GB/T 16674: sekskantbolter med flens: Dette er den kinesiske nasjonale standarden for sekskantbolter med flens. Som mange moderne GB -standarder, blir GB/T 16674 ofte harmonisert med internasjonale standarder, med sikte på kompatibilitet med global praksis, og refererer ofte til ISO -standarder (selv om spesifikke harmoniseringsnivåer kan variere). Det er den primære standarden for denne typen bolt i Kina.

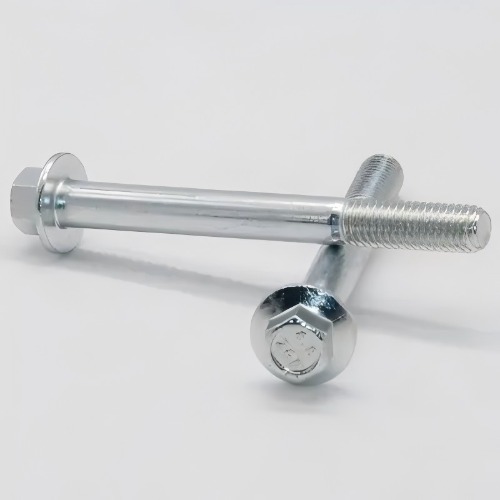

Dimensjonal parameter sammenligning

Mens begge standardene beskriver samme type bolt, kan det være subtile forskjeller i spesifiserte dimensjoner og toleranser. Sentrale dimensjoner å vurdere inkluderer:

1. Trådstørrelse og tonehøyde: Begge standardene dekker standardmetriske tråder (f.eks. M5, M6, M8, M10, etc.) med tilsvarende plasser. For vanlige størrelser er de nominelle tråddimensjonene generelt identiske, og overholder grunnleggende metriske trådstandarder (som ISO 262).

2. Over leiligheter (skiftenøkkelstørrelse): Dimensjonen over sekskantflatene, som bestemmer den nødvendige skiftenøkkelstørrelsen, er typisk standardisert for gitte trådstørrelser og er ofte den samme mellom de to standardene, noe som gjenspeiler internasjonale avtaler (som potensielt ISO 4162 eller lignende).

3. Hodehøyde: Den totale høyden på bolthodet (unntatt flensen) kan være lik mellom DIN 6921 og GB/T 16674 for tilsvarende størrelser, men variasjoner i toleranser eller spesifikke høydeverdier for visse områder kan eksistere.

4. Flensdiameter: Diameteren til den integrerte flensen er en kritisk dimensjon som påvirker lageroverflaten. Selv om det ofte kan sammenlignes, kan det være små forskjeller i de spesifiserte flensdiametrene eller toleransen mellom de to standardene, spesielt for større boltstørrelser.

5. Flenstykkelse og form: Forskjeller kan noen ganger finnes i minimum/maksimal flenstykkelse eller den nøyaktige profilen til flensekanten (f.eks. Kamferende eller radius).

6. Boltlengde: Begge standardene dekker et utvalg av standard boltlengder for hver trådstørrelse. De tilgjengelige standardlengdene kan variere litt mellom de to standardene.

7. Toleranser: Selv om nominelle dimensjoner er de samme, kan toleranser (tillatte variasjoner) for dimensjoner som hodehøyde, flensdiameter eller tråd mindre diameter variere, noe som påvirker utskiftbarhet i presisjonsapplikasjoner.

Oppsummert angående dimensjoner: For mange vanlige størrelser og i ikke-kritiske anvendelser er de viktigste dimensjonene (tråd, på tvers av leiligheter) ofte veldig like eller identiske. Men, men Kritiske applikasjoner krever nøye verifisering av alle spesifikke dimensjoner, toleranser og materielle spesifikasjoner som oppført i de respektive, gjeldende standarddokumenter.

Substitutabilitetsvurdering

Kan en DIN 6921 bolt erstattes med en GB/T 16674 bolt, og omvendt?

• Potensial for substituerbarhet: På grunn av den grunnleggende likheten i design og ofte lukk korrespondanse i viktige nominelle dimensjoner (spesielt trådstørrelse og på tvers av leiligheter), er DIN 6921 og GB/T 16674 bolter ofte ansett som substituerbart med mange generelle eller ikke-kritiske festingsapplikasjoner. Hvis borehullet rommer tråden, samsvarer de tvers av leilighetene verktøyet, og flensen gir tilstrekkelig lagerområde for leddens krav, erstatning makt være akseptabel.

• Begrensninger og risikoer:

  • Toleranse stack-up: Like forskjeller i toleranser kan føre til problemer i samlinger med stramme klareringer eller kritiske passninger.

  • Lastdistribusjon: Variasjoner i flensdiameter eller tykkelse kan påvirke fordelingen av klemmekraften, noe som er avgjørende i høyspenning eller vibrasjonsutsatte anvendelser.

  • Materialekarakterer og styrkeklasser: Mens begge standardene dekker forskjellige styrkeklasser (f.eks. 8.8, 10.9), kan de spesifikke materialkomposisjonene, testkrav eller merkingskonvensjoner ha subtile forskjeller som definert av deres respektive styringsstandarder.

  • Søknadskritikk: For applikasjoner der svikt kan føre til betydelige sikkerhetsrisikoer, strukturelle kompromiss eller høye kostnader (f.eks. Bilsikkerhetssystemer, kritiske maskinfuger), er det å følge den spesifiserte standarden (DIN 6921 eller GB/T 16674) Paramount. Substitusjon er ikke anbefalt uten grundig ingeniørvalidering og godkjenning.

Konklusjon om substituerbarhet: Selv om det ofte er mulig i mindre krevende roller på grunn av dimensjonale likheter, er substitusjonen ikke en garantert en-til-en-erstatning . Vurder alltid de spesifikke kravene i applikasjonen og, for kritisk bruk, Kontakt de offisielle standardene eller søk ekspertingeniørråd før du erstatter den ene med den andre.

Typiske applikasjonsscenarier

Både DIN 6921 og GB/T 16674 flensede sekskantbolter er allsidige festemidler som brukes i et bredt utvalg av applikasjoner der et sikkert skjøt med en integrert lageroverflate er nødvendig. Vanlige scenarier inkluderer:

• Generelle chassisforbindelser: Brukes til generelle tilkoblinger på underrammer, tverrmedlemmer, motorfester, fjæringskomponenter og andre strukturelle elementer i kjøretøyets chassisenheter. Den integrerte flensen hjelper til med å fordele belastninger effektivt på potensielt ujevn eller mykere overflater.

• Maskiner og utstyr: Festekomponenter i forskjellige typer maskiner, industrielt utstyr, landbruksmaskiner og anleggsutstyr, der det kreves robuste og pålitelige ledd.

• Automotive underenheter: Brukes i en rekke bilundersamler utover hovedchassiset, inkludert eksosanlegg, setemontering, brakett og mer.

• Elektronikk og elektriske inventar: Festesensorer, kontrollenheter, ledningsnettbraketter, koblingsbokser, bakkepunkter og andre elektriske og elektroniske komponenter til strukturer eller kabinetter. Flensen hjelper til med å forhindre skade på komponenthus og gir en stabil kontaktflate.

• Metallproduksjon: Bli med plate- eller strukturprofiler i generell fabrikasjonsarbeid.

• Apparater: Brukes i forskjellige husholdnings- og industrielle apparater for strukturell festing.

Konklusjon

DIN 6921 og GB/T 16674 standarder definerer begge flenset sekskantbolter som er strukturelt og dimensjonalt like i mange viktige aspekter, noe som letter deres vanlige bruk i forskjellige produksjonsregioner. Selv om det ofte kan substituttbare i generelle anvendelser, betyr potensielle forskjeller i toleranser, spesifikke dimensjoner og materielle krav at streng overholdelse av den spesifiserte standarden er avgjørende for kritiske anvendelser. Å forstå kravene til hver standard gjør det mulig for produsenter og ingeniører å velge riktig festemaskin, og sikre ytelse, sikkerhet og etterlevelse.
